Компактный частотный преобразователь Fuji-electric серии FVR-Micro

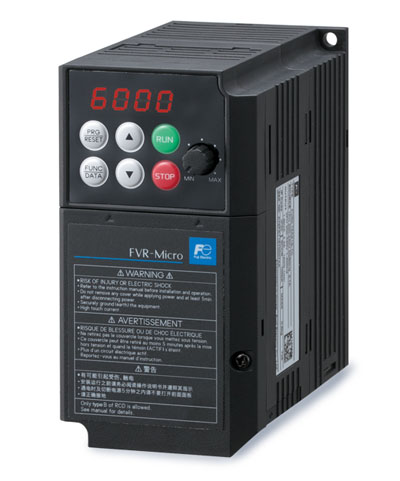

Частотные преобразователи Fuji-electric FVR-Micro
Частотные преобразователи Fuji-electric FVR-Micro
Параметры: 1ф 200..240 В 50/60 Гц (0,2..2,2 кВт) /  3ф 380..480 В 50/60 Гц (0,4..3,7 кВт)

Преимущества:
Высокая эффективность
Малая первоначальная стоимость
Высокие перегрузки: 150 % от номинального тока в течение одной минуты, 180 % от номинального тока в течение десяти секунд, 200 % от номинального тока в течение одной секунды
Широкий диапазон установок частот: до 2,2 кВт с питанием однофазным напряжением 200 В пер. тока или трехфазным напряжением 400 В пер. тока
Встроенный порт RS485 (стандартная комплектация)
Программы управления и схемы управление по поперечным осям в стандартной комплектации
Журнал на 5 событий тревоги
Встроенное ПИД-регулирование
Поддержание рабочего режима при падении напряжения в сети
В панель управления встроен потенциометр для настройки частоты и ПИД-регулирования
Применение частотных преобразователей серии FVR-Micro
Вентиляторы:
Система кондиционирования воздуха
Осушитель
Крышные вентиляторы с групповым управлением
Вентилятор в составе системы вентиляции

Химическое оборудование/деревообрабатывающие станки:
Центробежные сепараторы

Упаковочные станки:
Оборудование для индивидуальной упаковки
Оборудование для внутренней упаковки
Упаковочные станки
Конвейерное оборудование:
Конвейеры (ленточные, цепные, шнековые, роликовые)

Оборудование для обработки пищевых продуктов:
Оборудование для обработки зерна
Оборудование для сортировки риса

Прочее оборудование:
Оборудование для мойки автомобилей
Измельчители
Воздушные завесы
Оконные ставни
Кухонные вентиляторы
Технические характеристики FVR-Micro

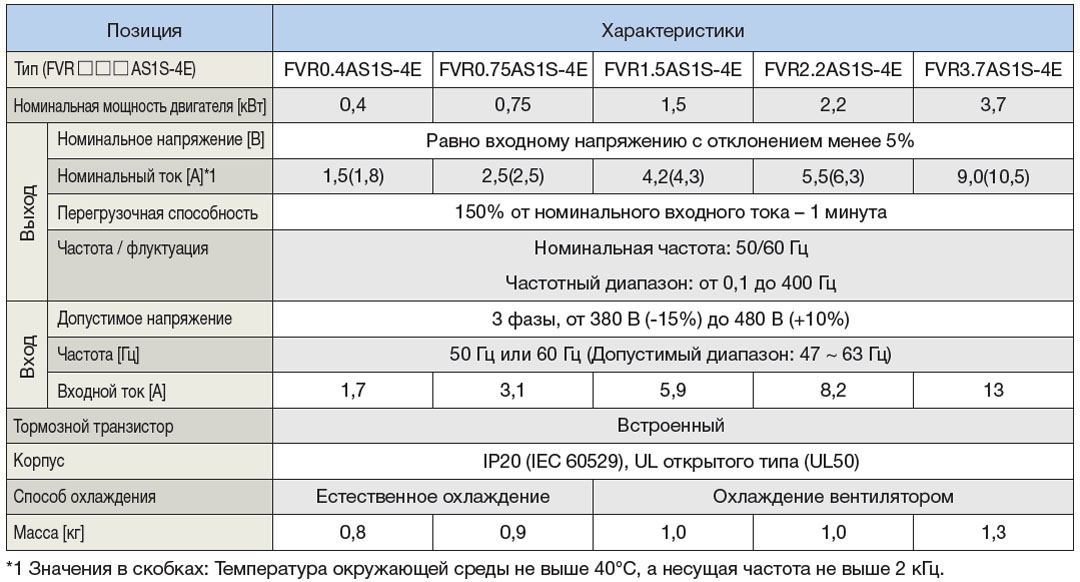

Трехфазная серия на 400 В
Трехфазная серия на 400 В FVR-Micro

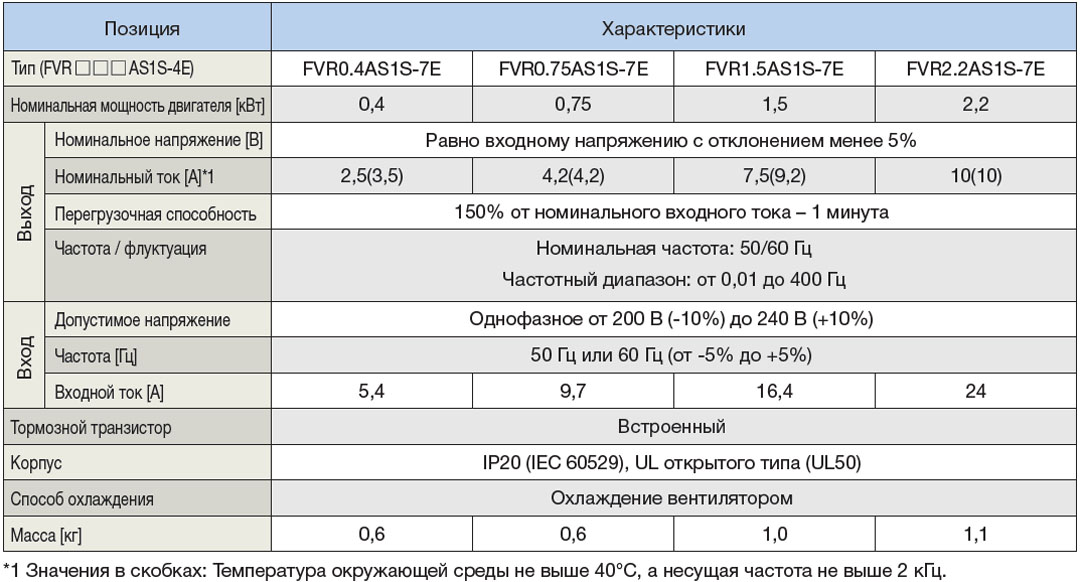

Трехфазная серия на 200 В
Трехфазная серия на 200 В частотных преобразователей Fuji-electric FVR-Micro
Схема соединений Fuji-electric серии FVR-Micro
Схема соединений Fuji-electric серии FVR-Micro
(Примечание 1) Для защиты проводки установить рекомендуемый автоматический выключатель в литом корпусе (MCCB) или управляемое дифференциальным током защитное устройство (RCD) / выключатель с функцией защиты при утечке на землю (ELCB) (с защитой от перегрузки по току) в первичной цепи инвертора. Не следует использовать защитные устройства MCCB или RCD/ELCB, рассчитанные на значения тока, превышающие рекомендуемый номинальный ток.
(Примечание 2) При необходимости отключения питания, подаваемого на инвертор, независимо от MCCB или ELCB следует установить магнитный контактор (MC). Параллельно катушкам магнитных контакторов или соленоидов, которые будут устанавливаться рядом с инвертором (преобразователем частоты), необходимо включать поглотители перенапряжения.
(Примечание 4) Функцию THR можно использовать, назначив «9» (внешний сигнал тревоги) любой из клемм с [X1] по [X3], [FWD] или [REV] (код функции с E01 по E03, E98 или E99).
(Примечание 5) Частоту можно задать, если подключить устройство настройки частоты (внешний потенциометр) между клеммами [11], [12] и [13] вместо ввода сигнала напряжения (от 0 до +10 В постоянного тока или от 0 до +5 В постоянного тока) между клеммами [12] и [11].
(Примечание 6) Для подключения цепи управления необходимо использовать экранированные провода или витые пары. При использовании экранированных проводов следует подключить экраны к земле. Во избежание сбоев из-за электромагнитных помех следует располагать цепь управления как можно дальше от проводов главной цепи (рекомендуется расстояние не менее 10 см) и никогда не устанавливать провода в одном канале. При пересечении проводки схемы управления с проводкой основной цепи следует устанавливать их под прямым углом.
(Примечание 7) Для защиты от помех при подключении двигателя рекомендуется использовать трехфазный  4-проводный кабель. Следует подключить провода заземления двигателя к клемме заземления G на инверторе.

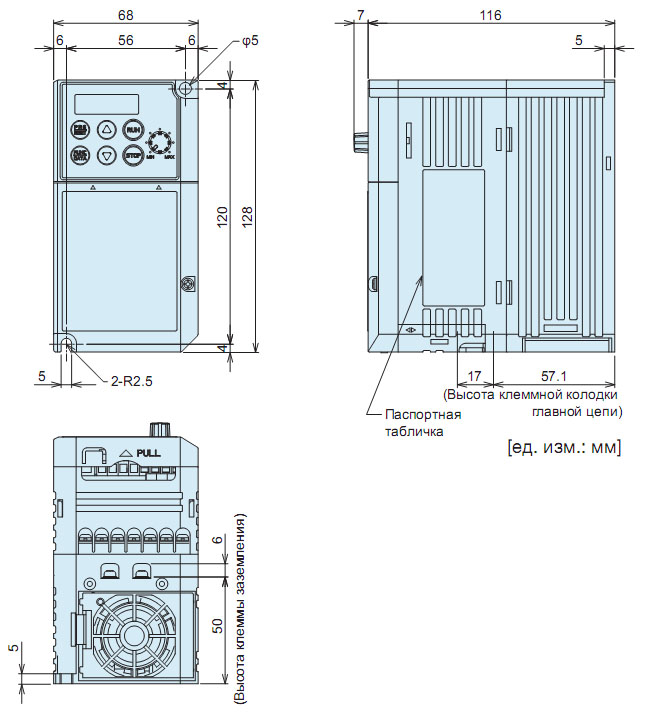

Габаритные размеры преобразователей частоты Fuji-electric серии FVR-Micro
Габаритные размеры FVR-Micro
СерииТип инвертора
1 фаза, 200 В
FVR0.4AS1S-7E
FVR0.75AS1S-7E
Габаритные размеры FVR-Micro
СерииТип инвертора
3 фазы, 400 В
FVR0.4AS1S-4E
FVR0.75AS1S-4E
FVR1.5AS1S-4E
FVR2.2AS1S-4E
1 фаза, 200 В
FVR1.5AS1S-7E
FVR2.2AS1S-7E
Габаритные размеры FVR-Micro
СерииТип инвертора
3 фазы, 400 В
FVR3.7AS1S-4E

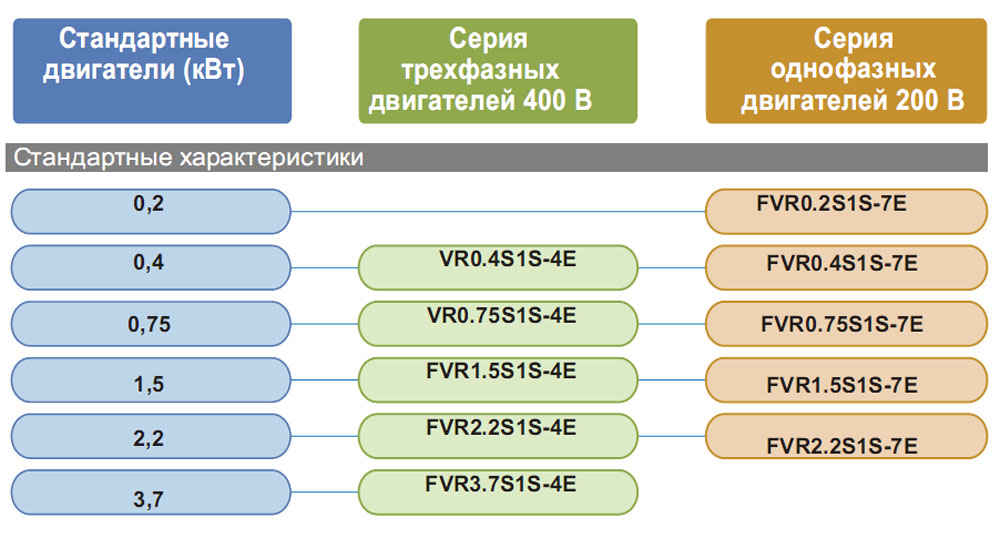

Модельный ряд преобразователей частоты FVR-Micro
Модели ПЧ: FVR0.2S1S-7E, FVR0.4S1S-7E, FVR0.75S1S-7E, FVR1.5S1S-7E, FVR2.2S1S-7E, VR0.4S1S-4E, VR0.75S1S-4E, FVR1.5S1S-4E, FVR2.2S1S-4E, FVR3,7S1S-4E
Модельный ряд частотных преобразователей Fuji-electric FVR-Micro
Поставка преобразователей частоты FVR-Micro, оптом и в розницу, звоните!
Телефон: +7 (499) 322-91-34
для звонков из Казахстана: +7 (717) 269-69-54
